蓝帜窗系统解决方案

蓝帜推动窗的发展

蓝帜了解市场趋势,并与著名的测试机构和配件、密封件制造商建立了牢固的关系,这意味着我们知道在窗的生产制造上什么是重要的。 蓝帜在门窗系统的联合开发中与项目合作伙伴一起使用由此产生的专利技术,并将这种专业的产品知识传递给客户。 为了满足并超越全球客户需求,蓝帜制定了门窗系统模块化的标准。

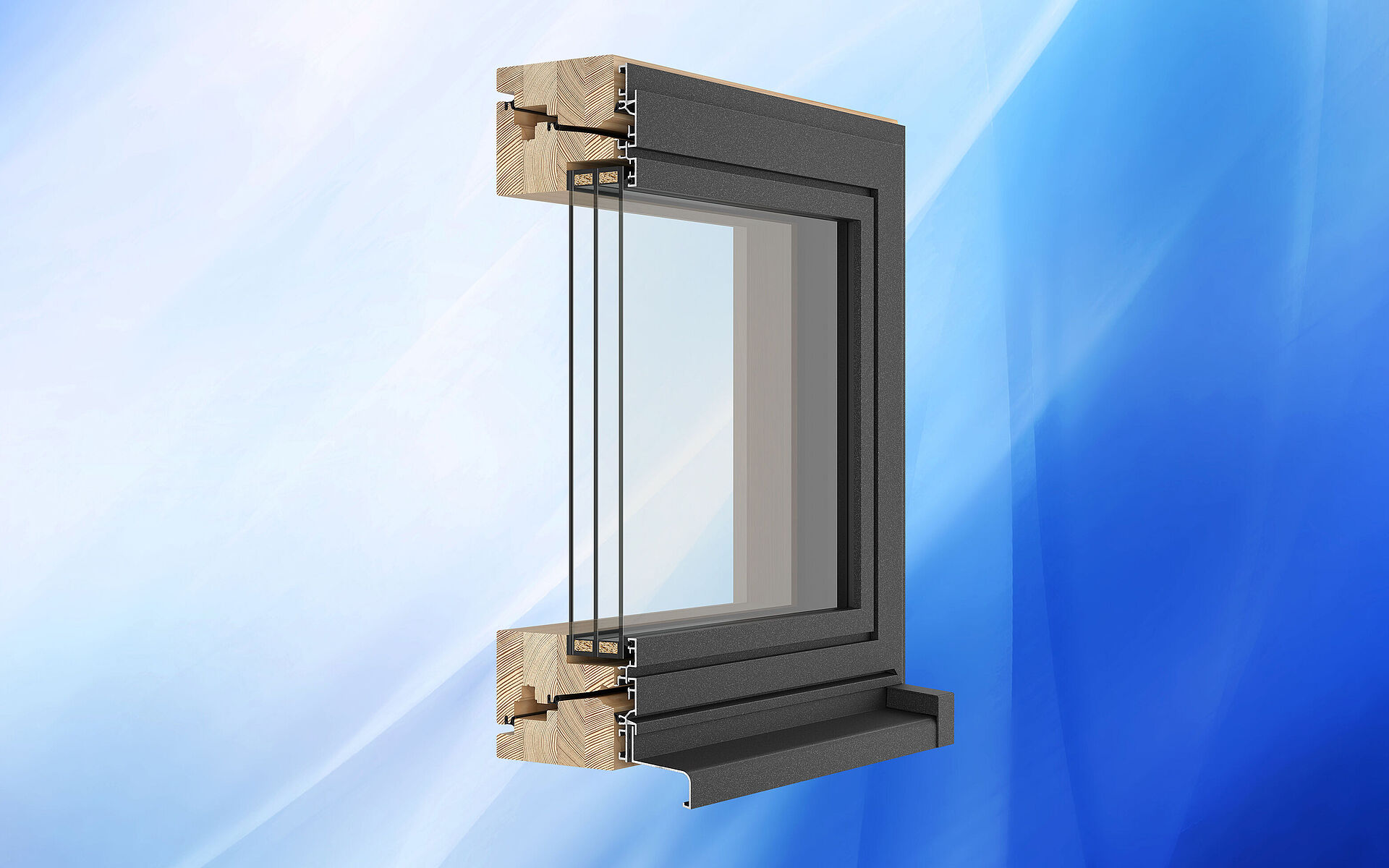

蓝帜ClimaTrend Style

面向未来的窗设计

蓝帜ClimaTrend Style

面向未来的窗设计

凭借 ClimaTrend Style,蓝帜展示了一种可以经济生产且符合市场要求的窗户系统,具有纤薄的设计以及配备被动房装置。

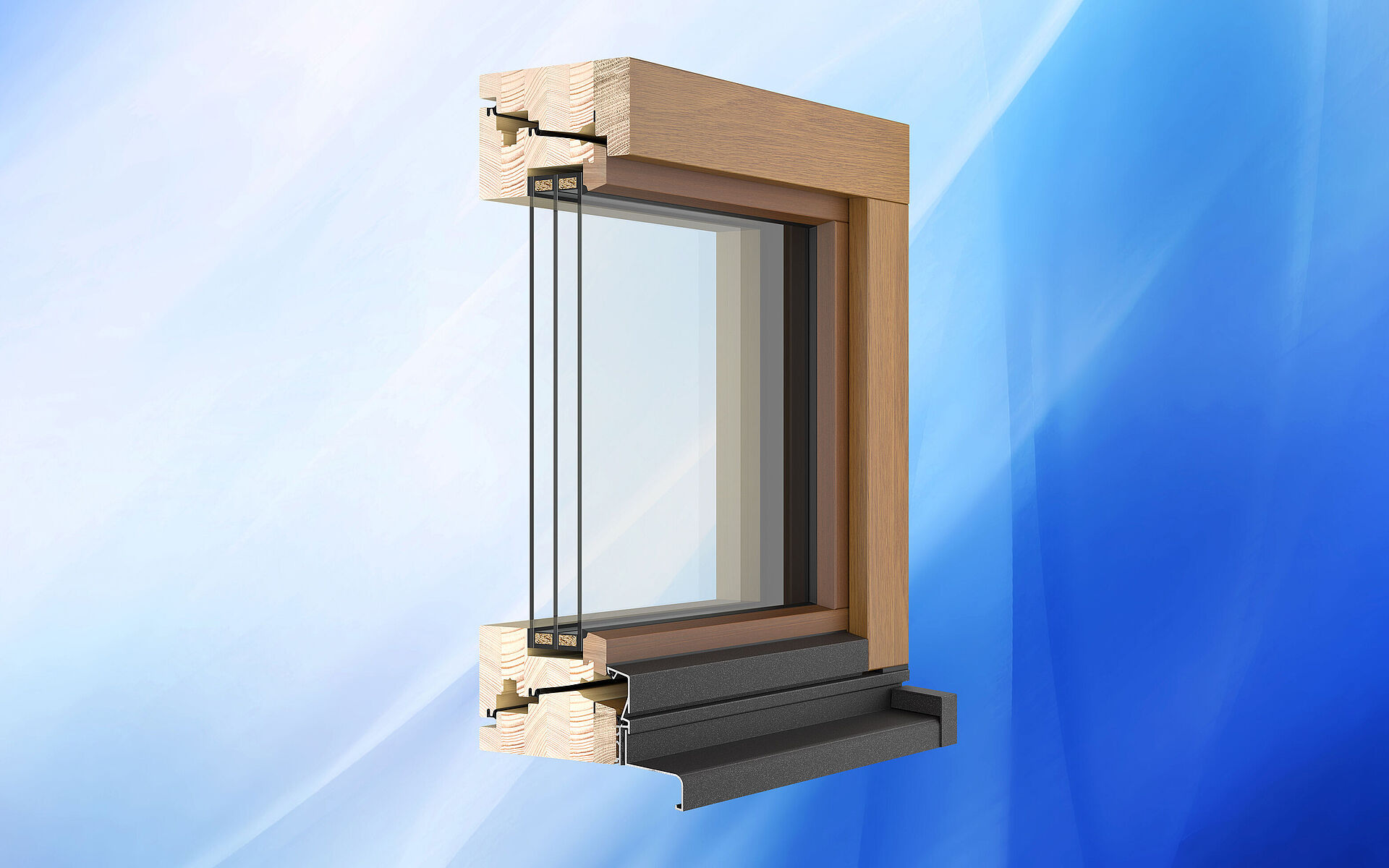

蓝帜 ClimaTrend Style
ClimaTrend Style

灵活性

精致的外观和进一步的设计可能性

灵活性

精致的外观和进一步的设计可能性

  • 极窄的楣板宽度
  • 总宽度可小于 100 毫米
  • 理想的玻璃与框架的比例
  • 内部和外部型材的各种材料和颜色选择

效率

经济地使用材料、工具和制造时间

效率

经济地使用材料、工具和制造时间

  • 不同材质的模块化设计
  • 减少切削深度
  • 实木和铝木系统的生产步骤标准化
  • PlugTec 角部连接(可选销钉结构或槽榫结构)

可持续性

面向未来、持久且环保的系统

可持续性

面向未来、持久且环保的系统

  • 高能效热额定值,适用于被动式房屋安装
  • 有效防止噪音、恶劣天气和入室盗窃
  • 玻璃厚度可达 70 毫米
  • 根据现行法规进行测试和认证

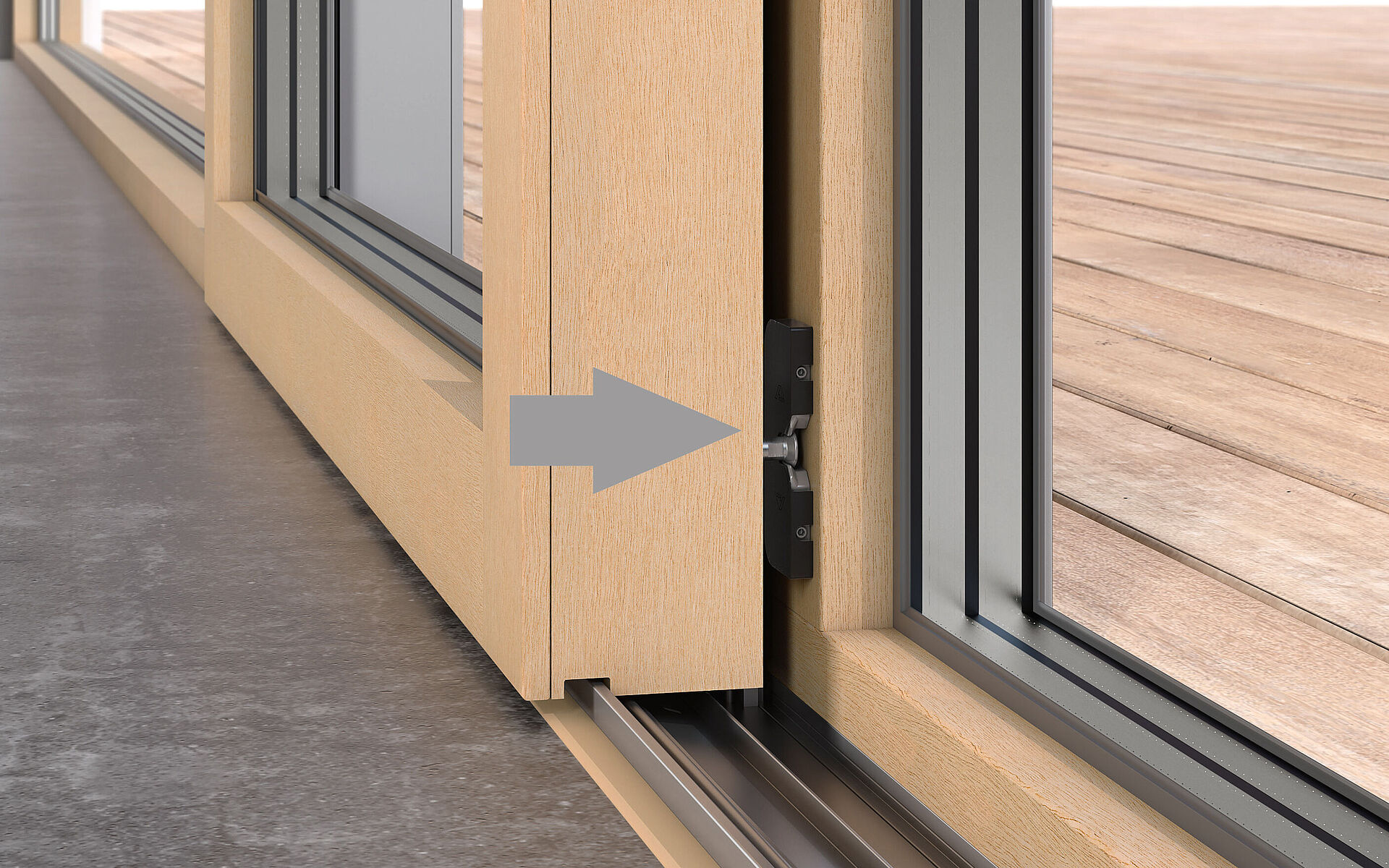

Patio Inowa

高密度推拉门窗系统

Patio Inowa

高密度推拉门窗系统

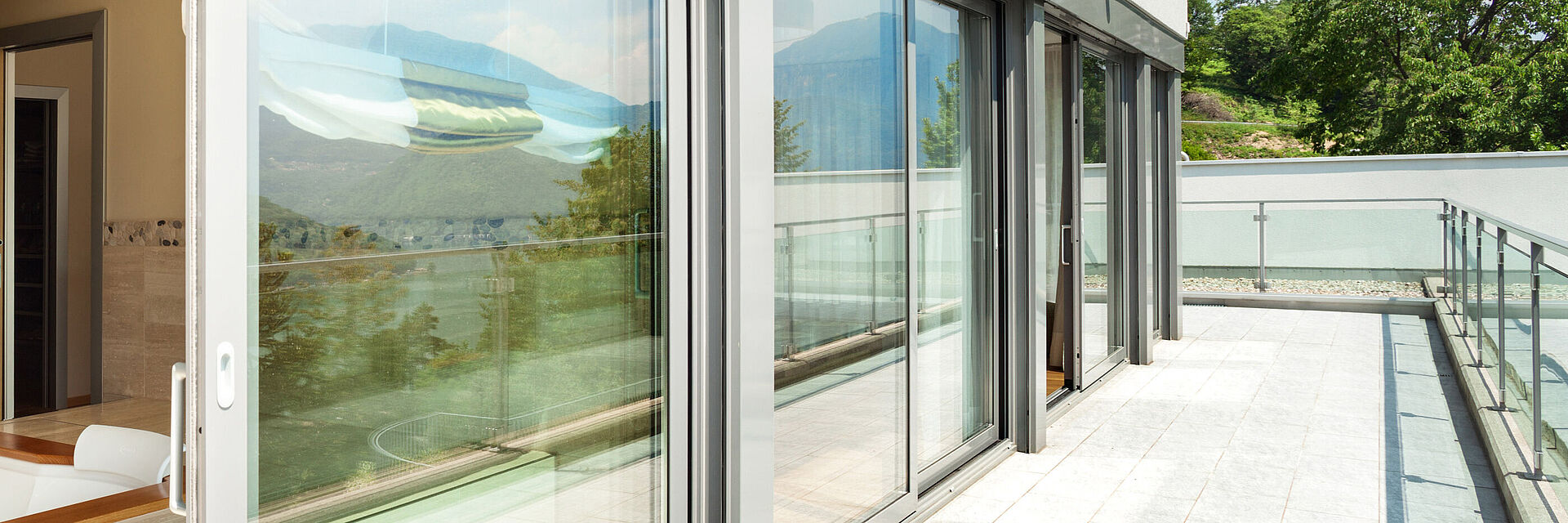

凭借其强大的项目合作伙伴和技术领导身份,蓝帜开发出全球领先的推拉门窗系统。 Patio Inowa平行推拉门窗结合了吸引人的设计、易于操作、高密封性等特点。 其中巧妙的门窗技术还可以展现出狭长的现代设计。

Patio Inowa门窗系统
Patio Inowa门窗系统

灵活性

可变布局和现代设计

灵活性

可变布局和现代设计

  • 纤薄设计的楣板

  • 通过落地窗实现大玻璃与框架的更好的比例

  • 巧妙的设计——窗扇上的隐藏式铰链

  • 推拉门窗解决方案

  • 实木或铝木的框架材料

效率

节省工具、材料和加工时间

效率

节省工具、材料和加工时间

  • 各种材料概念的模块化构造原理

  • 与市场标准铝木窗系统相同的基本廓形

  • CNC加工中心单件生产的工艺优化

可持续性

面向未来、持久耐用且环保的系统

可持续性

面向未来、持久耐用且环保的系统

  • 水平闭合结构,可实现更好的密封压力,带来优异的密封性能

  • 操作舒适性和功能性最大化

  • 元件都经过测试

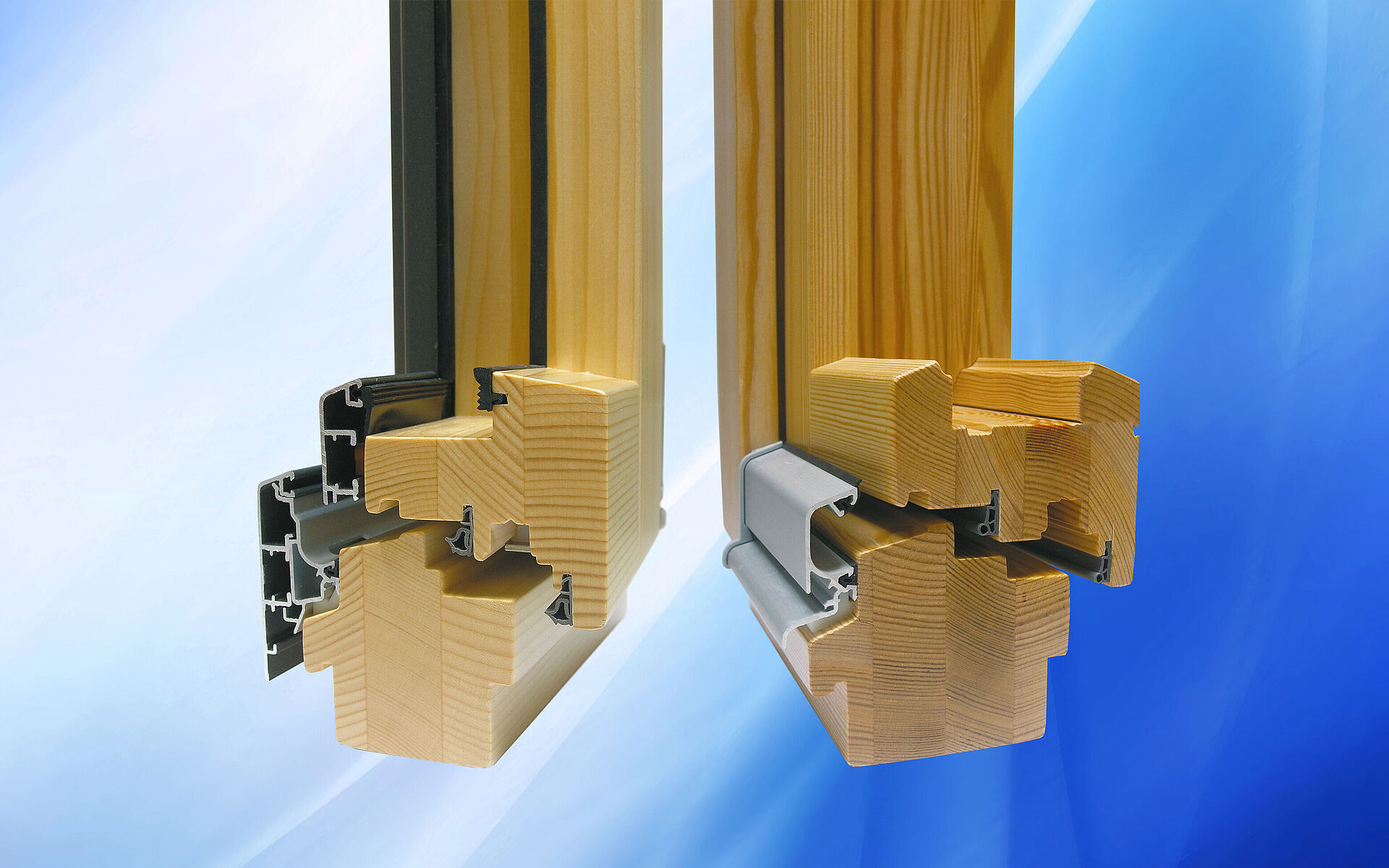

蓝帜ClimaTrend

一个能够满足最高要求的系统

蓝帜ClimaTrend

一个能够满足最高要求的系统

使用蓝帜经过测试的 ClimaTrend 系统,可以灵活且经济地生产实木和铝木系统。 该结构的木材厚度可以从 IV68 到 IV106,并在热能工程、噪音保护和安全领域都具有面向未来的技术特性。

蓝帜 ClimaTrend
ClimaTrend

灵活性

模块化系统设计

灵活性

模块化系统设计

  • 实木或铝木系统设计

  • 可以使用从 IV68 到 IV106 的不同木材厚度

  • 从常规设备到 CNC 贯穿式加工中心,都能适用生产

可靠性

经过雨淋、盗窃和风力载荷的测试

可靠性

经过雨淋、盗窃和风力载荷的测试

  • 将防风雨的屏障之间的距离增加到 32 毫米,与传统系统相比性能有所提高

  • 木材厚度分别可为 IV68、IV78 (80) 和 IV90 (92)、IV106 。另外13 毫米角接长度提供更高的安全性

可持续性

隔音和隔热

可持续性

隔音和隔热

  • 对于 IV78,可将 3 个最厚 40 毫米玻璃口的功能窗作为标准使用

  • IV90 可使用厚达 52 毫米的玻璃口

  • 木材厚度 IV90 的更好的Uw = 0.76 W/(m²K)

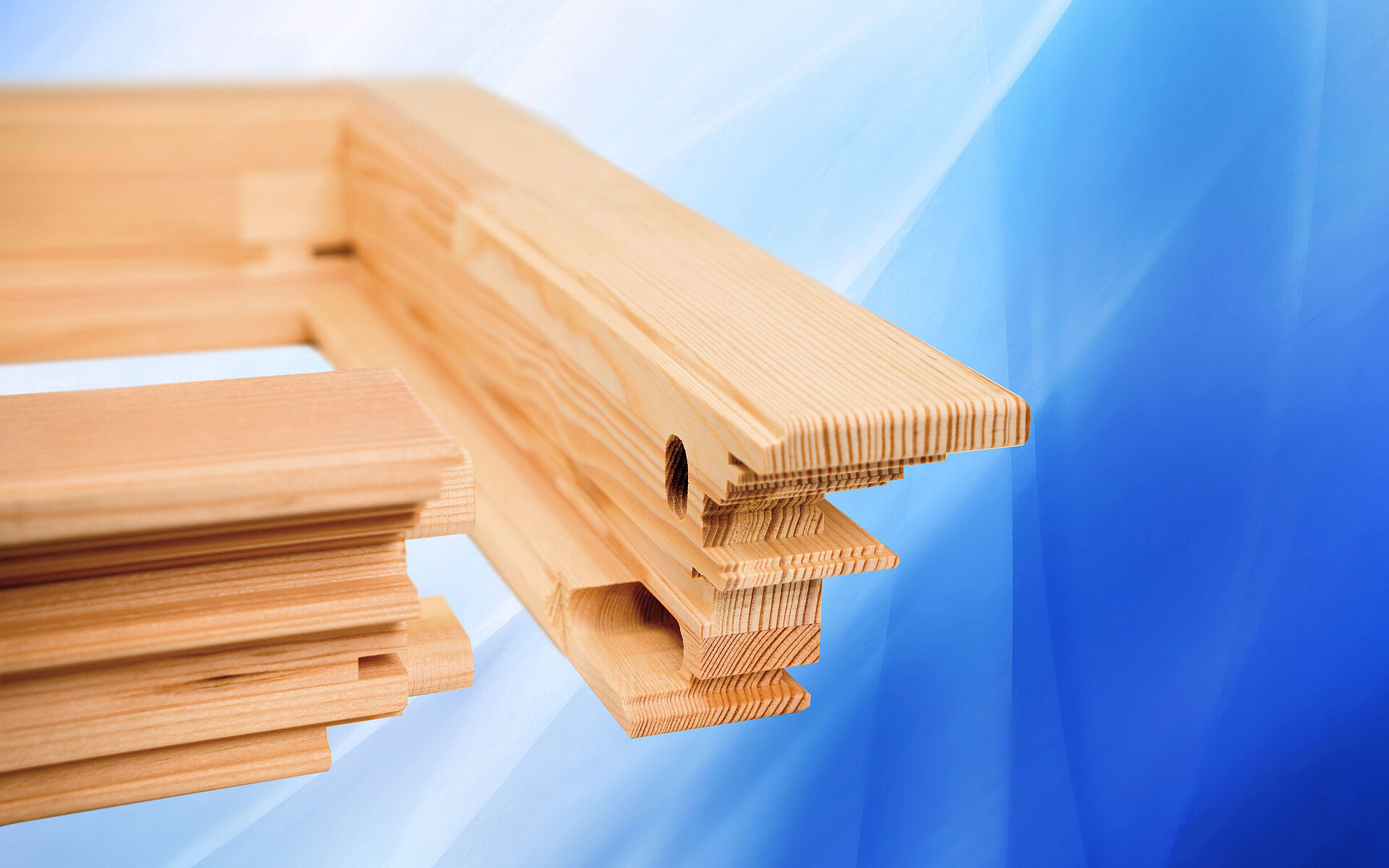

蓝帜PlugTec

用于门窗的稳固的角部连接方式

蓝帜PlugTec

用于门窗的稳固的角部连接方式

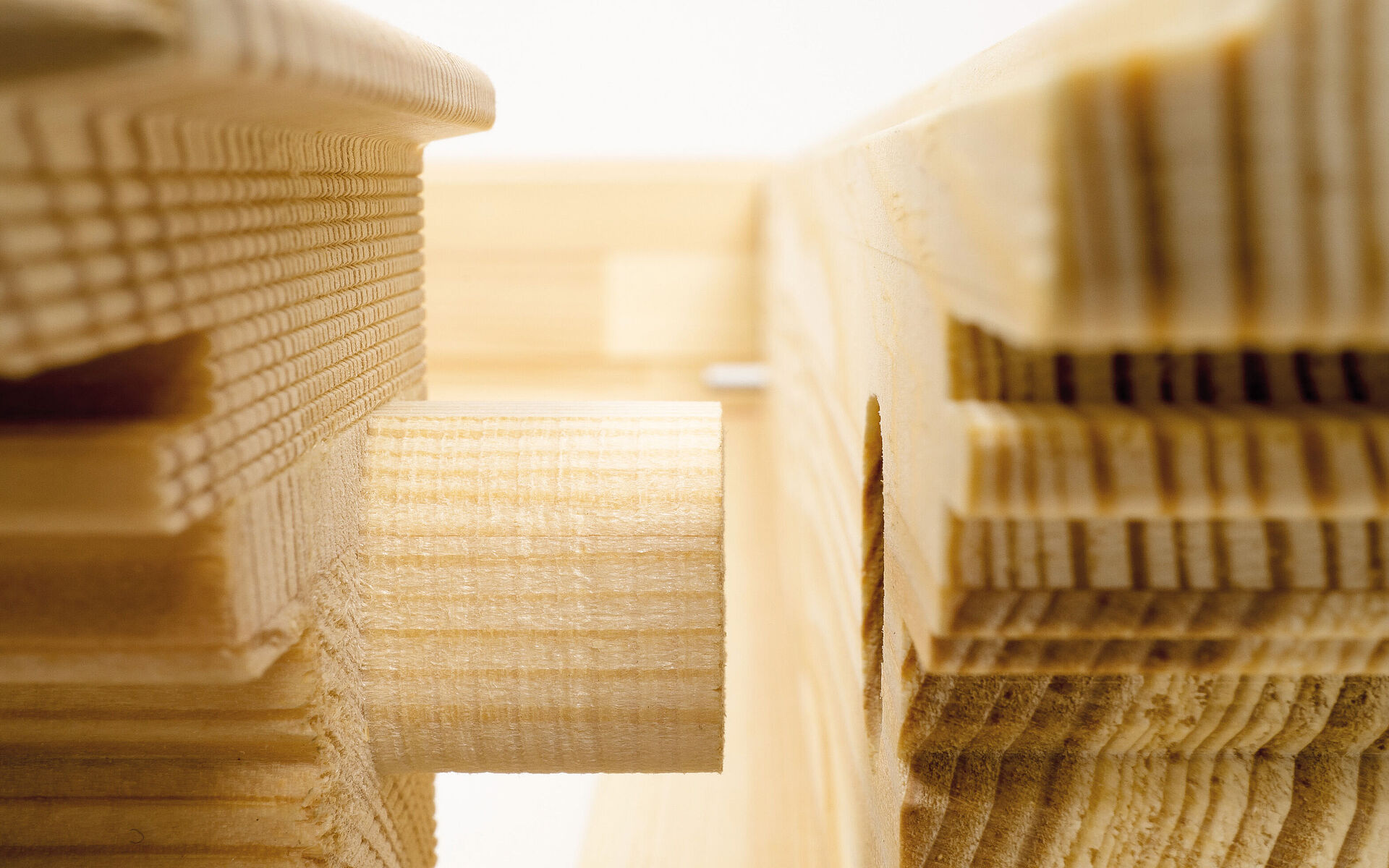

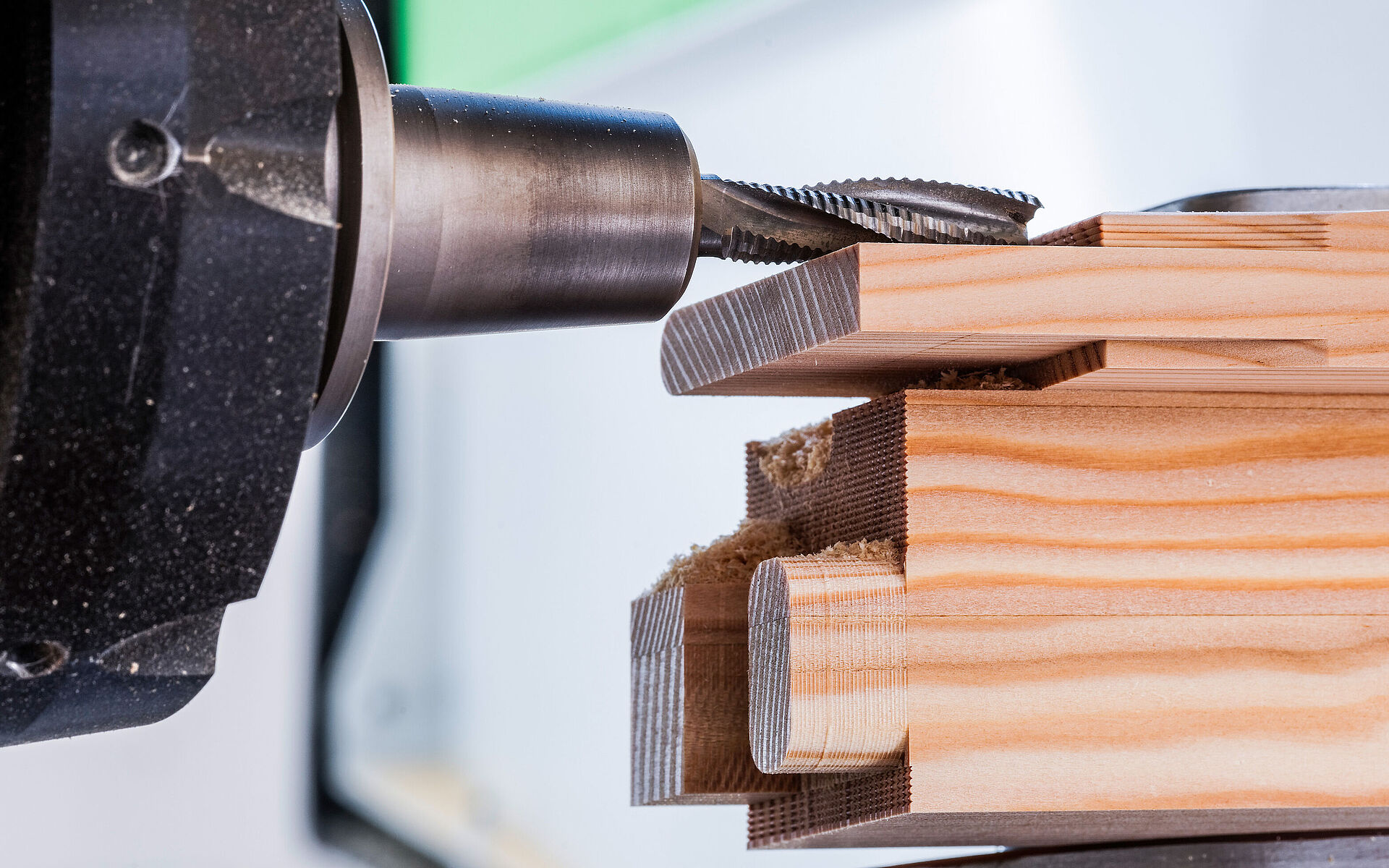

蓝帜的角部连接 PlugTec 结合了门窗系统中传统接头的优点。 由于在CNC加工中心上的可以无销钉生产门窗,所以生产效率高,成本效益高,应用灵活。 PlugTec 角部连接获得了 180 公斤的最高重量等级认证,是窗户制造商、建筑师和业主门窗角部连接的理想解决方案。

蓝帜角部连接方式PlugTec
角部连接方式PlugTec

质量

出色的稳定性

质量

出色的稳定性

  • 经测试后批准用于重量高达 180 公斤的窗扇,木材厚度为 78 毫米(IFT 罗森海姆测试研究所)

  • 通过直接铣槽榫,实现高精度廓形匹配的角部连接

  • 与传统的角部连接方式(例如反型圆棒榫连接或槽榫连接)相比,承载能力显著提高

  • 针对极窄楣板加工的更好的解决方案

效率

省时加工

效率

省时加工

  • 经济高效的单工件加工

  • 无需额外的连接元件,节省材料

  • 通过缩短整个生产过程来节省时间

  • 在胶接工艺中使用螺丝连接,可减小框组件的相互作用力

灵活性

应用多变

灵活性

应用多变

  • 适用于几乎所有门窗系统

  • 可用于常规窗CNC加工中心

蓝帜窗系统和角部连接方式
